不锈钢圆管激光切割机厂家教你的光路调整教程大全

2019-09-03:09:32    浏览量:2387

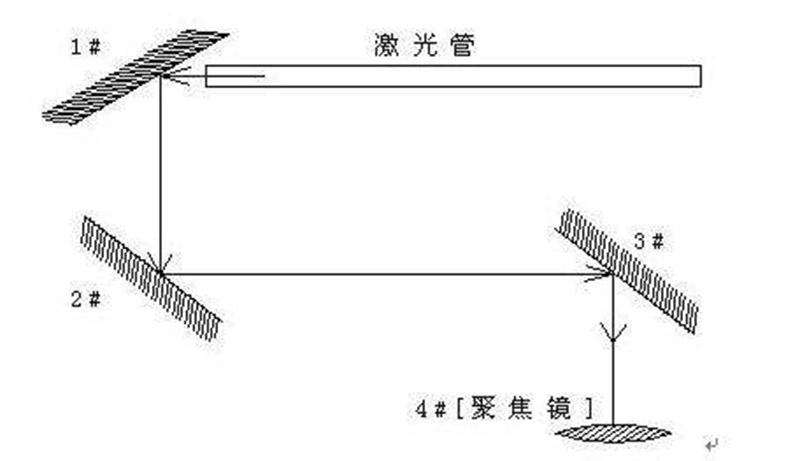

激光器的光路调整是不锈钢圆管激光切割机厂家每天要做的一件事,面对不同的材料,不同的厚度,需要将光路调整到最佳位置,以便切割的最完美。调试次数多了,经验也就丰富了,现就将光路调整的方法分享出来,以飨大家。

不锈钢圆管激光切割机厂家教你第一道光的调整,用美纹纸贴在反射镜A的调光靶孔上,手动点动出光(注此时功率不要用太大),微调反射镜A的底座及激光管支架,使光打在靶孔中心,注意光不能被挡。

第二道光的调整,不锈钢圆管激光切割机厂家一般将反射镜B移至远程,用张硬纸板由近至远出光,把光导进十字光靶里,因为远程光在靶里边则近端一定在靶里边,接着把近端和远程光斑调为一致,即近端怎偏,远程也跟着怎么偏,使十字架在近端和远程光斑中都处在同一个位置即近是(远是)说明光路与Y轴导轨平行。

不锈钢圆管激光切割机厂家教你的光路调整教程大全

第三道光的调整(注:十字架将光斑左右对分),将反射镜C移至远程,把光导进光靶,在进端与远程各打靶一次,对比十字架的位置调成跟近端光斑中十字架的位置一样,这时表明光束与X轴平行。此时光路偏里或外,不锈钢圆管激光切割机厂家建议需将镜架B上的M1、M2、M3同松或紧,直至左右对分。

第四道光的调整,用一块美纹纸粘在出光口上,使出光孔在胶纸上留下一个圆形痕迹,点动出光,取下胶纸观察小孔位置,视情况调节镜架C上的M1、M2、M3直至光斑圆且正为止。

对于光路调整如果还不是很明白的话,不妨多试几次,以上的方法不一定完全适用,毕竟不锈钢圆管激光切割机厂家的作业环境跟客户现场的作业环境还是不同的,光路还受多种环境因素所影响。
